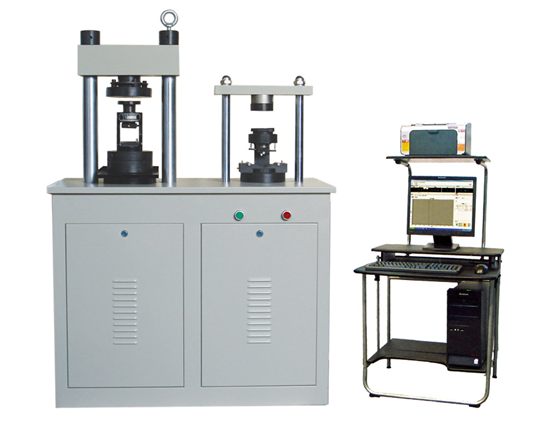

全自動水泥抗折抗壓試驗機60噸介紹:
水泥抗折抗壓試驗機測控系統采用高精度數字伺服閥,具有力閉環控制功能,能夠?qū)崿F(xiàn)等載荷速率加載或等應力速率加載,控制精度高,可靠性好,完全滿足GB/T 17617《水泥膠沙強度檢驗方法(ISO方法)》要求,采用微機實現電子測量、自動完成抗壓強度試驗,自動計算和打印報告, 廣泛應用于建筑行業和水泥生產企業。
水泥抗折抗壓試驗機采用雙油缸,控制精度、測量精度高。油箱內的液壓油通過電機帶動高壓泵進入油路,流經單向閥、高壓濾油器、壓差閥組、伺服閥,進入油缸。計算機發出控制信號到伺服閥,控制伺服閥的開口和方向,從而控制進入油缸的流量,實現等速試驗力的控制。
全自動水泥抗折抗壓試驗機60噸 測力系統:
采用高精度放大器及A/D轉換器,全程不分檔,實時顯示載荷、峰值、加載速度及強度;
采用PID閉環控制策略實現恒速加載,實時顯示加載曲線
自動間隔計時和連續試驗;
全自動水泥抗折抗壓試驗機60噸主要技術參數:
名稱 | 抗壓 | 抗折 |
最大試驗力(kN) | 600 | 20 |
試驗力測量范圍(kN) | 40-600 | 1-20 |
試驗力示值相對誤差 | < 示值的±1% | < 示值的±1% |
上下壓板間距 | 260 | 190 |
活塞行程 | 80 | 60 |
立柱間距 | 300 | 180 |
壓盤尺寸 | Φ200 | |
主機外形尺寸 | ----- | |
電機功率(kW) | 0.75 | ----- |
總重量 | 600 | ----- |
